Pläne und Daten


Grundriss

Grundriss Maßstab 1:100

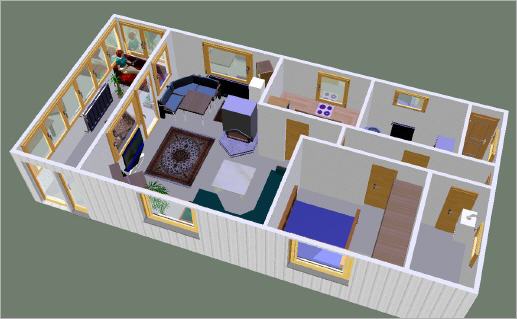

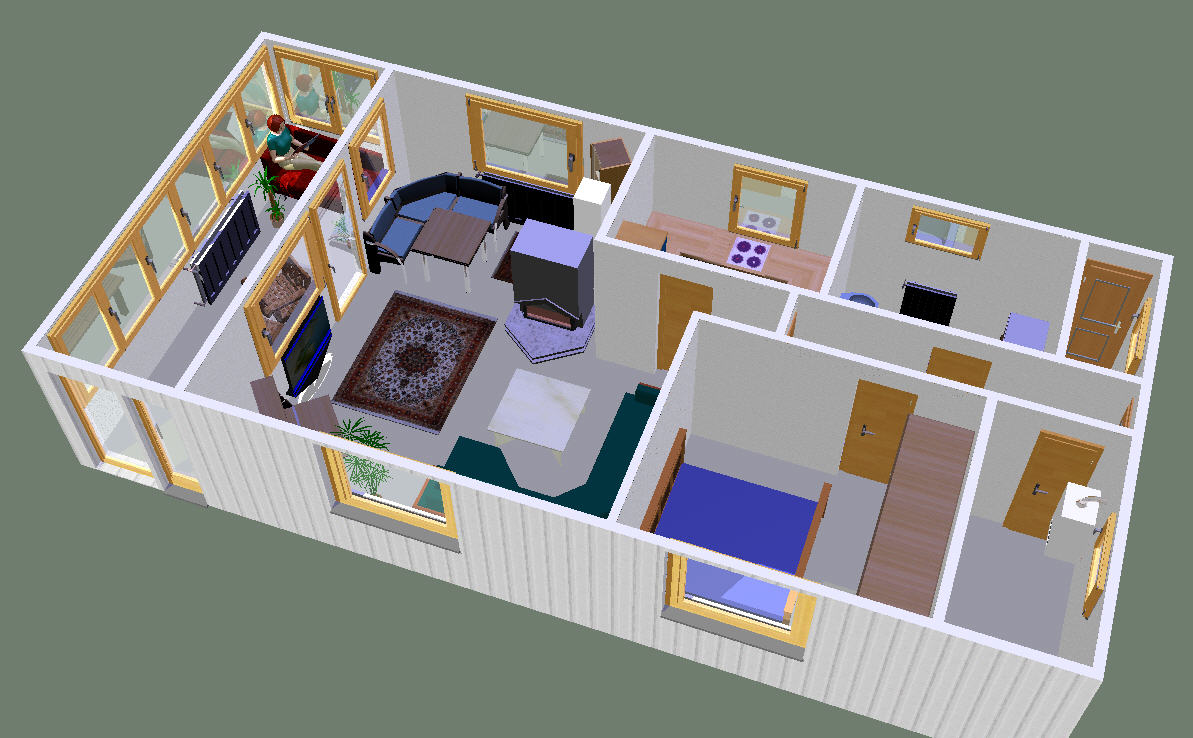

3D Darstellung von der Nordseite aus gesehen

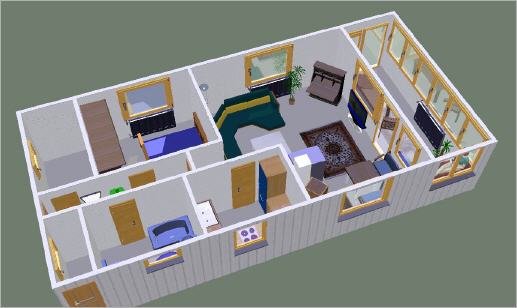

3D Darstellung von der Südseite aus gesehen

3D Darstellung Draufsicht

Übersicht der Räume
Nr   Bezeichnung   Grundfläche   Wandfläche   Umfang
1  Vorraum  4.05  18.84  8.60
2  Schlafen  9.28  26.94  12.30
3  Wohnzimmer  24.61  49.95  22.81
4  Wintergarten  9.55  31.84  14.54
5  Abstell  1.49  11.70  5.34
6  Diele  2.40  19.84  9.06
7  Küche  4.66  19.42  8.86
8  Bad  4.68  19.46  8.88
  Gesamtsumme   63.72  197.99  90.39


Zusammenstellung

Grundfläche  1.45×2.85 - 0.01 × (2×2.85 + 1.45 + 1.45) + 3.3×2.85 - 0.01 × (2×2.85 + 3.3 + 3.3) + 3.59×4.92 + 1.92×3.48 + 0.97×0.64 - 0.36² - 0.01 × (2.95 + 0.97 + 0.64 + 2.41 + 0.1 + 1.82 + 3.49 + 5.51 + 4.92) + 1.76×5.51 - 0.01 × (2×5.51 + 2×1.76) + 1.82×0.85 - 0.01 × (2×0.85 + 2×1.82) + 0.64×3.89 - 0.01 × (0.85 + 0.1 + 2.72 + 0.22 + 0.64 + 3.89 + 0.64) + 2.61×1.82 - 0.01 × (2×1.82 + 2×2.61) + 2.62×1.82 - 0.01 × (2×1.82 + 2×2.62)  63.72   qm
Umfang  1.45 + 2.85 + 1.45 + 2.85 + 3.30 + 2.85 + 3.30 + 2.85 + 4.92 + 5.51 + 3.49 + 1.82 + 0.00 + 0.10 + 2.41 + 0.64 + 0.97 + 2.95 + 1.76 + 5.51 + 1.76 + 5.51 + 1.82 + 0.85 + 1.82 + 0.85 + 0.64 + 1.56 + 2.33 + 0.64 + 0.22 + 2.72 + 0.10 + 0.85 + 2.61 + 1.82 + 2.61 + 1.82 + 2.62 + 1.82 + 2.62 + 1.82  90.39  m
Fensterfläche    28.03  qm
Wand und Türfläche    182.49  qm


Gesamtzusammenstellung
Konstruktionsfläche  72.89  qm
Umfang  90.39  m
Fensterfläche  28.03  qm
Wand+Türfläche  182.49  qm
Volumen  145.11  cbm


Grundflächen und Rauminhalte nach DIN 277

Ferienhaus

Brutto-Grundfläche:

11.99×5.74 + 0.03 × (2×5.74 + 2×11.99)=72.89 m2



Netto-Grundflächen:

Hauptnutzfläche (a) überdeckt und allseitig in voller Höhe umschlossen:

HNF1 (a)

Abstell  1.82×0.85 - 0.01 × (2×0.85 + 2×1.82)  =  1.49
Vorraum  1.45×2.85 - 0.01 × (2×2.85 + 1.45 + 1.45)  =  4.05
Bad  2.62×1.82 - 0.01 × (2×1.82 + 2×2.62)  =  4.68
Wohnzimmer  3.59×4.92 + 1.92×3.48 + 0.97×0.64 - 0.36² - 0.01 × (2.95 + 0.97 + 0.64 + 2.41 + 0.1 + 1.82 + 3.49 + 5.51 + 4.92)  =  24.61
Wintergarten  1.76×5.51 - 0.01 × (2×5.51 + 2×1.76)  =  9.55
Schlafen  3.3×2.85 - 0.01 × (2×2.85 + 3.3 + 3.3)  =  9.28
Diele  0.64×3.89 - 0.01 × (0.85 + 0.1 + 2.72 + 0.22 + 0.64 + 3.89 + 0.64)  =  2.40
Küche  2.61×1.82 - 0.01 × (2×1.82 + 2×2.61)  =  4.66


Netto-Grundfläche gesamt:

4.05 m² + 9.28 m² + 24.61 m² + 9.55 m² + 1.49 m² + 2.40 m² + 4.66 m² + 4.68 m²=63.72 m2



Konstruktions-Grundfläche:

69.89 m² - 60.72 m²=9.17 m2







Brutto-Rauminhalt:

2.2 × (11.99×5.74) + 2.2×0.03 × (2×5.74 + 2×11.99)=153.75 m3
